Evolution d'un Mac G4 aux maximum de ses capacités





Préambule
**^**

Pour cette nouvelle mission, nous avons besoin d'un Macintosh G4.
Mais pas n'importe quel modèle. Seul certain sont compatibles pour cette évolution majeure.

Modèles Puissance Os minimum natif Os minimum après modification Modèles non compatibles ou non référencés
AGP Graphics
350 - 400 - 450 - 500 Mhz
Mac Os 8.6
Mac Os 9.2.2
.
Gigabit Ethernet
400 - 2x450 - 2x500 Mhz
Mac Os 9.0.4
Mac Os 9.2.2
.
Digital Audio
466 - 533 - 2x533 - 733 Mhz
Mac Os 9.1
Mac Os 9.2.2
667 Mhz
Quicksilver 2001
733 - 2x800 - 867 Mhz
Mac Os 9.2.1
Mac Os 9.2.2
.
Quicksilver 2002
733 - 800 - 933 Mhz ou 2x1 Ghz
Mac Os 9.2.2
Mac Os 9.2.2
.

Méthode pour différencier les ordinateurs de la gamme des Macintosh G4: "Lien" ou ici.
Notice d'utilisation du G4 en .pdf.


Pièces

**^**


Je rappel au passage pour les novices que pour évoluer un Mac, il ne faut pas changer la carte mère mais lui apposer un coprocesseur. A la différence d'un PC vieillissant ou l'on change la Carte Mère et où l'on garde les extensions, sur un Mac c'est le contraire car les Cartes Mères ne sont pas compatibles avec les Machines à cause de leurs différences physiques qui font qu'elles ne pourraient pas entrer dans tel ou tel autre Mac.
Maintenant que nous avons notre Macintosh, nous allons le booster au maximum des capacités hardwares existants sur le marché des pièces détachées.

La toute première chose à penser est d'installer un système Mac Os9.2.2 sur un disque dur interne et d'enlever l'extension Multiprocessing (multitache - multiprocesseurs). Vous mettez cette extension à la poubelle pour pouvoir redémarrer après l'installation.

Pour cela nous avons besoin de plusieurs pièces:


Pièce
Description
Performance Identique à
Os minimum
Os Maximum
Lien
Prix
.
.
.
.
.
.
.
MAXPower G4/7448
Coprocesseur 2.0GHz
IMac Core2Duo 2,33Ghz
Mac Os 9.2
Mac Os 10.x
1
301 Euros ttc + 80Euros Douane

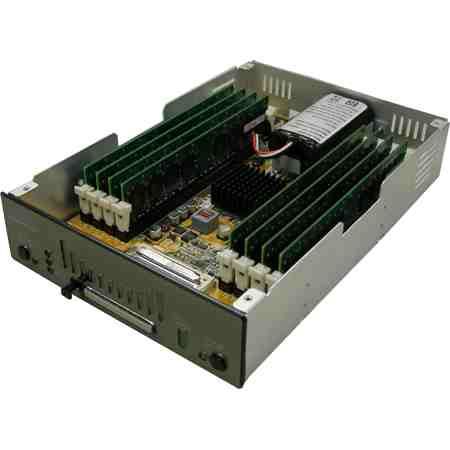

IramBox ou HyperDrive5
4 à 8 barrettes de ram de 1 à 8Go
de 150 à 300 mo/sec
.
.
1
150 à 308 Euros boitier vide
Ram pour IramBox
Pc 2100- Pc 2700- DDR 200- DDR 266- DDR 333 -DDR 400
Limité à 1go max par ram
.
.
1
35 Euros
Tempo Serial ATA
Carte SATA compatible G4 Os 9.2 - Epuisées en 2016
150 mo/sec de transfert
Mac Os 9.0
Mac Os 10.x
1
52 à 76 Euros
Ram pour Mac G4
Pc100 à Pc133
Compatible Mac G4
.
.
1
mini 27 Euros les 512mo
Refroidissement ram
Barettes
Pour les Ram
.
.
1
5 Euros min
Disque dur compatible
Maximum 128Go par session sur Mac G4
Compatible Mac G4
.
.
1
40 à 50 Euros
Graveur de DVD
Double couche
Compatible Mac G4
.
.
1
27 Euros
Carte Graphique
32 à 128 mo
Ragedon
.
.
1
41 à 68 Euros
Disque dur Sata
Les disques Sata sont reconnus même si la session est de 1To ou+
.
.
.
.
.
Disque dur SSD - ReSSD
Mac Os9.2.2 limite le Sata à 150mo/s en lecture écriture
.
.
.
.
.
Disque dur IDE SSD
Les cates SATA PCI étant épuisées, remportez vous sur les HDD IDE
SSD aussi rapides sous Mac
Os9 que les HD
D SATA
.
55 Euros minimum en 2016

Pensez à retirer le Zip 100 de l'avant du Mac G4 et retirer la façade pour avoir une ouverture car le coprocesseur demande du froid et donc une arrivée d'air.
Ouvrir le boitier et appuyer en poussant sur la languette qui se trouve sur le côté du Zip pour retirer le cache.
Si votre Mac G4 a un port PCI non utilisé, retirez le cache pour obtenir une arrivée d'air en plus.
Si ça ne suffis pas, il faudra ouvrir le boitier ou bien faire un trou sur l'une des façades du boitier pour y mettre un gros ventilateur, comme pour les PC.
Cette configuration est basée sur l'idée d'utiliser Mac Os 9.2.2 avec les performances d'un IMac G4 Core2Duo à 2,33Ghz et une IramBox ou HyperDrive5 qui annoncent des performances de l'ordre de 1,5x à 14x la vitesse de travail en fonction des logiciels utilisés. On se retrouve alors avec un Mac G4 équivalant à un IMac Core2Duo à 2,33Ghz qui vas presque aussi vite qu'un Mac G5 QuadCore lorsque c'est le système d'exploitation qui travail seul.
Bien évidement vous serez alors limités aux capacités du système d'exploitation du Mac Os 9.2.2 qui entre autre limite l'USB à 14mo soit USB 1.1.
Pour résoudre ce problème, vous n'aurez qu'à installer une version de Mac OsX puisque cette évolution ne limite pas l'utilisateur pour le moment.
Tous les Systèmes Mac sont compatibles à partir de Mac OsX 10.2.x.

Il faut rappeler que sous Mac Os 9.x les sessions maximal par disque dur supportés sont de 32go et comme l'on peux mettre au maximum 8 sessions,
le disque dur le plus gros que l'on peux mettre ne doit pas dépasser 256go.Si il fait plus de 256go, il y aura la partie supplémentaire qui sera perdu.
Sur un Mac G4 sous Mac Os 10.x et plus les sessions maximal par disque dur supportés sont de 128go.
Pour mettre des sessions plus grandes, il faudra utiliser l'utilitaire: "Ata hi-cap".
Et cela uniquement pour les disques des normes Ide - Eide - Dma - Udma et SCSI. Il n'est pas dit que cela ne fonctionne pas, mais ça évite au système de planter.

Les disques durs Sata - SSD/ ReSSD - Flash n'ont pas besoin d'avoir de session. Ils sont reconnu même avec plus de 1to.



Installation
**^**

Place à l'action


J'ai acquis un Mac G4 AGP Graphics chez: "http://myworld.ebay.fr/www.computer-depannages.eu/" pour 55 Euros.
Je suis très satisfais, surtout que le vendeur est un bon professionnel.

On remarque que sur un Mac G4 il faut impérativement un clavier et une souris USB car il n'y a pas de sortie ADB mini-din 4 pins.
On remarque aussi que le G4 est dépourvus de connecteur SCSI 1 en natif. On pourra tout de même récupérer avec un changeur de genre Sub-d 25 vers USB.
On remarque aussi qu'il manque le connecteur mini-din 8 pins pour l'imprimante. Pour utiliser son ancienne imprimante il ne reste que la solution du changeur de genre centronic 36 vers usb, mais encore faut il que son imprimante ai une entrée centronic 36!
Il n'y a que 2 sorties USB sur le Mac G4 et aucune possibilité d'en récupérer une autre en interne. Il deviens alors inévitable d'opter pour une carte PCI.
Ou il faudra investir pour un HUB pré-alimenté, évitant ainsi les pertes de données si l'alimentation du Mac n'arrive pas à gérer les éléments USB. N'oublions pas qu'un des 2 ports sera déjà utilisé par le clavier. Un seul port restant n'est pas suffisant.
L'installation d'une IRamBox ou HyperDrive5 vous obligera à acquérir une carte PCI Tempo Serial ATA. Si vous n'installer qu'un seul élément, il restera un port SATA non utilisé ou vous pourrez installer un Disque Dur SATA en interne qui sont plus rapides que ceux de type IDE - EIDE - DMA - UDMA ou alors les nouveaux Disque dur SSD qui fonctionnent sous le même principe que l'IRamBox.
Si vous achetez une IRamBox vous verrez qu'il vous faudra 2 adaptateurs ATX pour relier votre alimentation à votre IRamBox et un autre de l'IRamBox à votre carte mère, sauf si celle-ci a un connecteur ATX 24. Car la majeur partie des alimentations et Cartes Mères sont en ATX 20, alors que l'IRamBox est en ATX 24.
Vous serez aussi susceptible d'opter pour un ventilateur de façade avant qui se met dans un emplacement 5 pouces 1/2. Voir pour le mettre à la place du lecteur Zip 100, vue que l'IramBox ou l'HyperDrive5 peuvent se placer au dessus du lecteur/ graveur de cd/dvd. Très utile pour refroidir votre Mac et surtout son coprocesseur.
Il vous sera possible d'évoluer votre disque dur principal vers un disque de type IDE en respectant les 32go maximum de capacités par sessions, soit 256go max.
Il faudra aussi opter pour un watercooling socket 1366 sans ventilateur interne. Tout en externe.

Les pièces manquantes sont donc:

Pièces manquantes
--------
Intitulé
-Lien-
Prix
. . . . .
.
.
Clavier USB
1
15 à 100 Euros
.
.
Souris USB
1
25 Euros
.
.
USB vers SCSI 1 Sub-d 25
1
87 Euros
.
.
Centronic 36 vers usb
1
10 à 20 Euros
.
.
HUB USB pré-alimenté
1
5 à 50 Euros
.
.
Disque Dur SATA1
1
50 à 150 Euros
.
.
2 Connecteurs ATX 24 vers 20
1
2 à 10 Euros
.
.
Ventilateur façade avant
1
5 à 20 Euros
.
.
Disque Dur type IDE de 256go max
1
30 à 80 Euros
.
.
IMate G4 Griffin
1
25 à 75 Euros
.
.
Switch ADB
1
75 Euros
. .
Watercooling
1
? Euros
. .
Ventilateurs
1
15 Euros
. .
Thermomètre avec sonde
1
15 Euros
. .
Carte USB
1
25 Euros
. .
Disque dur Sata et.ou SSD
. .
. .
1 connecteur DVI vers VGA
. .
. .
Cable d'alimentation Sata
. 2 à 10 €uros
. .
I-mate Griffin pour clavier ADB
. 5 à 50 €uros
. 1
Carte AirPort
. .
. 1 Emplacement internet Firmware 400 . .


Ext:
Il est possible d'ajouter un adaptateur Griffin USB Twin Serial Adapter pour faire fonctionner les anciennes imprimantes.
En 2011, il n'existe plus beaucoup d'imprimantes compatibles à part la Epson Stylus Photo R800. Il faut pour cela se renseigner uniquement auprès des revendeurs de votre marque préféré et non pas dans des magazins comme Surcouf ou vous serez pris pour un rigolo.



Processeur
**^**

Photos et explications pour installation du Processeur MAXPower G4



A la réception du Colis, vous avez une boite carrée qui fait du bruit quand on la remue.
Normal car dès que vous ouvrez cette boite, vous découvrez un joli tourne vils *1.
Vous démontez le tout, notice sur le devant avec un cd et le processeur maintenu par une gaine plastifiée *2.

Vous retirez le processeur de son emballage plastifié et là vous êtes stupéfait car ce n'est pas le processeur que vous avez commandé! *3
Vous allez voir pourquoi ci-après, ce qui n'est pas une raison pour ne pas aller vous plaindre pour la qualité du service.

Pour l'installation c'est très simple à par cela que tout est expliqué en Américain. Il faut donc un traducteur, moi je suis passé par K13 *K13.
La notice d'utilisation est très complète et surtout très facile à utiliser.

Après avoir installer Mac Os 9.2.2 sur votre Macintosh G4 sans modification du processeur, il faut:
Ouvrir: C: Dossier Système: Extentions: et jeter dirrectement à la corbeille le dossier Multiprocessing (Multiprocesseur en Français).
Sinon ça ne fonctionnera pas, tout simplement.

Ensuite il faut mettre à jour le firmware version 4.2.8 que l'on trouve en Français avec la notice à l'adresse
http://docs.info.apple.com/article.html?artnum=120068
C'est simple mais suivez très attentivement la notice pour l'installation. Faut pas rater sinon vous détruisez votre Macintosh G4!
Après l'avoir téléchargé, vous le dé-compactez avec Stuffit Expender et vous ouvrez l'image physique.
Vous cliquez sur l'installation de logiciel et lisez attentivement ce qui est écrit dans l'explication (que l'on ne lis jamais en général).
Vous cliquez sur [Eteindre] là ou il est en général indiqué [Installer].
Le Macintosh s'éteint.
Vous appuyez avec le tournevis sur le bouton Programme en bas à droite de la face avant de votre Macintosh et en même temps,
vous appuyez sur la touche (power) de démarrage. Vous ne re-lachez la touche Programme que lorsque votre Macintosh émet un Bip
long et soutenu. Et le Macintosh re-démarre.
Au re-démarrage le Macintosh met à jour le Bios. Une simple barres de mise à jour sur le bas de l'écran. Ne touchez à rien.
Quand la mise à jour est effectuée, le Mac re-démarre.

Quand la mise à jour du Firmware est réalisée, il faut appliquer des patchs pour supporter le nouveau processeur.
Vous insérez le cd fournis avec le processeur dans votre Macintosh.
Vous redémarrez votre Macintosh en maintenant la touche C d'enfoncée pour démarrer à partir du cd.
Le cd boot et vous obtenez une page verte avec une typo blanche.
Sélectionnez le n°5, ce qui permet au logiciel d'appliquer les patches.
Ensuite, sélectionnez le n°6 uniquement si vous utilisez le Système Mac Os 9.2.2 (n°7 pour Os X).
Le Mac re-démarre tous seul et les patchs s'appliquent automatiquement.
Ensuite, sélectionnez le n°8 et attendez que le Macintosh s'arrête.

Quand le Macintosh est arrêté, retirez l'alimentation et ouvrez le capot.
Suivez bien les indications du prospectus:
1./ Retirez les clips du processeur.
2./ Retirez le radiateur.
3./ Retirez les vils et SURTOUT gardez les.
4./ Retirez délicatement le processeur *4.
5./ Prenez votre nouveau processeur, retournez le et retirez le cache plastifié ou est indiqué la mention:" **Attention!**
Firmware upgrade required to use!" (c'est l'emplacement des connecteurs du processeur vers la carte mère).
6./ Mettez le nouveau processeur à la place de l'ancien.
7./ Re-mettez les vils en place pour bien le fixer *5.
8./ Branchez l'alimentation pour le ou les ventilateurs.

Maintenant que votre nouveau processeur est installé, vous pouvez redémarrer votre Macintosh et regarder ses nouvelles performances.

Si, comme moi vous vous êtes fait avoir sur la qualité car j'ai acheté un MAXPower G4 7448 à 2Ghz et j'ai eu un MAXPower G4 7447 à 1,8Ghz, envoyez une lettre de réclamation car c'est tout sauf correct. Mais vu les ports astronomiques des Douanes Françaises, il est certain que vous ne voudrez pas changer l'article. Donc gardez le mais effectuez certaines manipulations supplémentaires:

J'ai donc un nouveau G4 à 1,8Ghz au lieu des 2Ghz que j'aurais du avoir!
Pour arranger les choses, OWC a effectué un overclockage en usine en modifiant les Switchs 3 et 4 du processeur pour passer de 1800 à 2000Mhz comme indiqué à la page 24 de la notice d'utilisation. A cela près que mon Macintosh G4 AGP Sawtooth n'a pas une version de Bus 133Mhz mais 100Mhz. Ce qui pose un léger problème, voyez vous, car cet overclockage rends le processeur plus lent, soit 1500Mhz!!! *6

Comme il est très bien indiqué en page 24 de la notice d'utilisation, il est très simple de revenir à 1800Mhz ou même de passer à 2000Mhz *7.
Mais voilà comme tout n'est pas rose, il y a de COLOSSALES problèmes:
1./ Comme indiqué dans la notice d'utilisation, page 23, passé de 1800 à 2000Mhz rends le Système potentiellement instable et surtout - fait extrêmement préoccupant - rend la garantie caduque (annule la garantie).
2./ Comme on peux le voir aussi le processeur MAXPower G4 7448 à 2 ventilateurs alors que le MAXPower G4 7447 n'en à qu'un seul. Il est donc logique que l'overclockage avec le G4 7447 risque de ne pas être assez refroidis et donc d'endommager celui-ci!!!
3./ Vue qu'OWC sont en rupture de stock mais qu'ils veulent tout de même respecter leurs commandes, ils essaient de trouver des parades totalement avortées car ils ne donnent pas les bonnes factures et ne donnent pas non plus de documents officiels comme quoi c'est bien eux qui ont modifiés les switchs pour l'overclockage du processeur évitant ainsi que la garantie ne soit annulée.
C'est vraiment catastrophique, je ne conseille pas d'acheter chez eux, car 4000Km d'océan leur permet de croire que les garanties ne servent à rien.


J'ai remis les valeurs du processeur par défaut à savoir: switch 1=ON - 2=ON - 3=OFF - 4=ON - 5=OFF - 6=OFF soit 1800Mhz.
Au démarrage Finder informe qu'il y a un défaut avec la cache et qu'il faut contacter le revendeur. Sinon Mac Os démarre correctement.
Information du Système informe que la cache est correctement reconu. Peut être un bug interne. Il faudra voir à la longue comment réagit le système.
En fait ce n'est rien que Finder qui cherche la Cache niveau 3 qui n'existe pas sur le G4 AGP Graphique. Ca ne cause aucun problème. Info Sonnettech.

Le processeur chauffe quand même assez bien même pour une courte période d'utilisation. Je vais prochainement acheter un nouveau ventilateur de 30x30x10 à roulement à bille pour essayer de le mettre sur le radiateur. Problème: On ne peux pas démonter le radiateur sans annuler la garentie, alors que celui-ci n'est vraiment pas terrible question refroidissement. Impossible donc alors de mettre un Wtercooling avant une année.

J'ai acheté un ventilateur double chez les Chinois de la rue Montgallet (paris) car je n'avais pas d'autre choix à moins de 15Euros. Ventilateur 30x30x10 à roulement à bille. Et j'ai ajouté un thermomètre pour la voiture acheté à ECE. Sur le thermomètre j'ai coupé la connection pour l'alume cigar et j'ai aposé la cellule (qui prend la température) sur le radiateur. A ECE, le boss m'a dit que la température ne doit pas exèder 60°C.
J'ai ajouté un petit ventilateur que j'ai accroché avec des ganes en plastiques pour le fixer avec des vils entre les raignures du radiateur. Bidouille mais ça fonctionne.



Testes réalisés à 1800Mhz

Système Os 9.2.2
Photoshop 5.0
QuarXPress 4.1
PictureView Quicktime
Stuffit Expender
. . . . .

Démarrage en moins de 15 secondes.








.

Démarrage en moins de 7 secondes.

Image 21cm sur 30cm à 600dpi en milliard de couleurs scanée en 1 minutes en USB1.1. Enregistrement en moins de 5 secondes.

.

  Démarrage en moins de 1 seconde.

Image 6,77cm sur 5,08 cm à 300dpi en milliard de couleurs de 1,38mo.
Ouverture en moins de 1 seconde.


.




Testes supplémentaires avec Mac Os 9.2.2

. Capacité Démarrage Copie coller 300mo Photo 600dpi a4
HD Ide 7200t/m 80 Go 15 secondes 22 secondes .
HD Sata 7200t/m 1 To . 5 secondes .
HD SSD 64 Go . . .
HD Flash 32 Go Impossible n.c n.c




Softwares
**^**
.
Installation Software


Comme l'idée que j'essaie de mettre en pratique est d'utiliser un Mac G4 surpuissant avec un Système très rapide, nous allons installer:

Mac Os 9.2.2 qui est le Système minimum exploitable pour un coprocesseur MAXPower G4/7448 à 2Ghz.
Pour cela vous devez initialiser en 1er votre disque dur en plusieurs sessions de 32 go maximum.
Ensuite vous devez installer votre Système d'exploitation Mac Os 9.0 - 9.1 ou 9.2.1 du cd universel.
Puis installer les mises à jours jusqu'à Mac Os 9.2.2 (si vous installez Mac Os 9.0 en 1er, installez dirrectement la Màj Os 9.1).
N'installez pas d'outils linguistiques car sinon vous ne pourrez pas effectuer de mises à jour.
Retirez l'extension Multiprossessing (Multiprossesseur - Multitaches) sinon le Mac ne démarrera pas. Gèle au démarrage.

Après avoir installer le Système, installez la dernière version de Norton Antivirus 7.0.2 (la dernière compatible avec Mac Os 9.x).
Installez internet ADSL, mettez à jour la base de donné viral de Norton Antivirus.
Puis mettez à jour le Logiciel Système de votre Système d'exploitation Mac Os 9.2.2 (tableau de bord: mise à jour de logiciel).

Je vous conseille d'installez Mozilla 1.3.1 qui fonctionne parfaitement avec un G4 Os 9.2.2 mise à jour.




Problèmes
**^**
.
Divers problèmes constatés


Un problème majeur vas apparaître si vous laissez connecté la carte Tempo Serial ATA sans aucun disque de connecté dessus.

Le Macintosh fonctione très bien et certaines fois au bout de 1H30, il fige. Il fige totalement, impossible alors de redémarrer par le clavier, on doit rézetter avec le bouton de la face avant de la machine et ensuite il fige à 'Bienvenue'.
Il ne reste plus qu'a l'arrêter en appuyant 5 secondes sur le bouton de l'alimentation.
Il ne redémarrera pas avant 2 bonnes heures.

La seule solution alors est de retirer la carte et le problème disparaît.

****

Le Mac G4 peux emporter 4x512mo de ram mais n'en gère que 1,5Go. Les 512 perdus sont gérés virtuellement pas le système. Finder indique que Système utilise plus de 560mo de Ram. En fait c'est les 512mo plus ce qu'il utilise normalement. Il est peut être possible d'utiliser les 512mo de perdu en un disque virtuel.

****

Le disque Sata est très rapide mais le disque SSD annoncé à 150mo par seconde réel est très loin de la réalité. On tournerait plutôt à 30mo/ sec.

****

Les disques Flash sont très mal gérés par Mac Os 9.x. Ils est innutile de les utiliser.

****

Le processeur MaxG4 chauffe très fortement, il faut impérativement apporter une nouvelle source de refroidissement et le limiter à 1,8Ghz. Malheureusement les sockets ne sembles pas être compatibles avec les watercoolings. Sonnettch qui font de très bon radiateurs ne les vendent malheureusement pas en pièce détacher. Pour utiliser le processeur à 2Ghz, il faut obligatoirement ouvrir le boitier du Macintosh.

****

L'I-Mate Griffin qui permet de gérer le clavier et la souris ADB crée une erreur qui ouvre automatiquement le lecteur cdrom au démarrage. Si le clavier et la souris sont inactifs, c'est que la pile dans l'I-Mate Griffin est HS. Pour la défaire, il faut déclipser l'I-Mate. C'est pas très simple mais on y arrive quand même. La pile est assez courent, on en trouve chez tous les revendeurs 1001 piles (mille et une piles).

****

Erreur de démarrage cache n°3 non gérée si vous avez installés le processeur MaxPowerG4. Vous cliquez sur Entrer. Il est impossible de parrer cette erreur car le Macintosh G4 ne possède pas le 3ème niveau de cache que demande le processeur. Cela ne pose aucun problème de fonctionnement.

****

Si vous avez tout bien suivit pour l'installation du firmware et du processeur pour démarrer le Macintosh G4 PowerMax sur Mac Os9.2.2, à chaque réinstallation du système, la procédure restera la même.

Après avoir installé Mac Os9.2.2 sur un disque dur et d'avoir retirer l'extension Multiprocesseur, vous pourrez redémarrer sur ce disque.

Vous pouvez créer un cdrom de démarrage avec Mac Os9.2.2 si vous n'oubliez pas de retirer l'extension Multiprocessing. Si vous n'avez pas de cdrom Mac Os 9.2.2, créez un disque virtuel de 701mo avec Toast et réalisez une installation Mac Os9.1, puis 9.2.1 et 9.2.2 avec les patchs officiels.

Ensuite vous pourrez installer un nouveau système sur un nouveau disque dur en passant par un disque dur ou par le cdrom en appuyant sur la touche C au démarrage. Os 9.2.2 à 10.6 et plus pour le môment.


Flash 7.0.x (Mac OS 9.x) non compatible avec l'Acceuil. Utilisez les liens ci-dessous. Merci.

Accueil - Important - Màj - Mac Os - Utilitaires - FAQ - Liens & Bannières - Amstrad - Apple IIgs - Ripper PC - Ripper Mac - I-Ram Box - G4Max - Musée - Vente - Contact
