Site écrit en 2008 par Cdbvs avec l'aide d'Arnaud sans qui rien n'aurait été possible.


Achat de la bête:

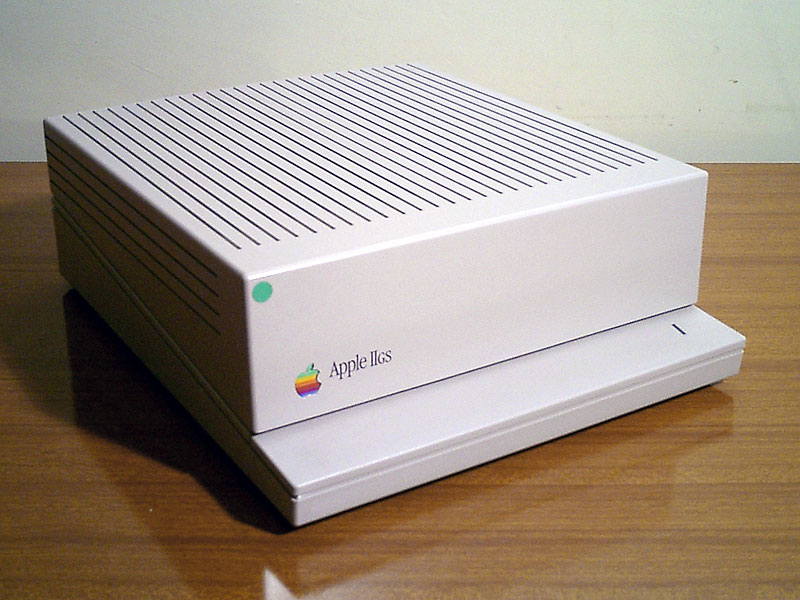

Vous venez d'acquérir ce fabuleux ordinateur qu'est l'Apple IIgs.
Il existe plusieurs modèles que vous trouverez détaillés sur le site d'Arnaud.

Le prix est de l'ordre de 50 à 150 Euros pour un Apple IIgs Rom 1 et 3.
Et comptez beaucoup plus pour les modèles Rom 0 et Woz qui sont des séries limités.


Montage:

Rien de plus simple, le montage s'effectue comme tout autre ordinateurs.
Vous avez même la possibilité d'installer un écran VGA ou RCA, voir de vous connecter sur votre télévision en RCA.
En VGA vous obtenez immédiatement un écran couleur même en Rom 1. Compatible uniquement avec les écrans Macintosh à la pomme multicolore.
Il vous faudra impérativement un lecteur disquette 3,1/4 de pouces - 800ko - avec bouton d'éjection.


Kit d'installation: Ram:

Dans la configuration actuelle, vous ne pouvez presque rien faire avec votre Apple IIgs.

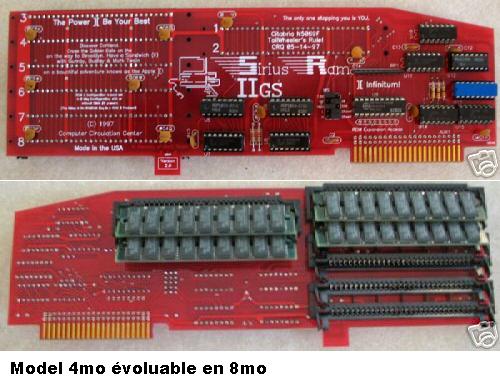

Pour y remédier, il vous faudra une barrette de Ram. L'Apple IIgs ne peux embarquer qu'une seule barrette.
Il existe des Ram de 128 ko à 16 mo. Les plus faciles à trouver sont celle de 1 à 8 mo.
Comptez 30 à 40 Euros pour 1 mo. Une barrette de 2 mo est un investissement utile, comptez de 59 à 75 Euros.

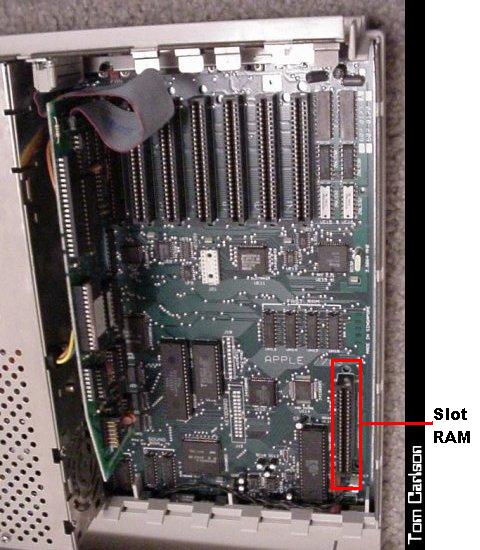

La Ram s'installe facilement dans son slot. Vous ne pouvez pas vous tromper, c'est la seule de positionnée à l'envers.
La Ram est reconnu automatiquement au démarrage de l'Apple IIgs.

Carte SCSI:

Mais utiliser des programmes sur disquette n'est pas pratique, il vous faudrait un disque dur.

Pour y remédier, il vous faudra une carte SCSI Apple IIgs. Une seule carte SCSI peut être embarquée.
Il existe toute sortes de cartes SCSI Apple IIgs. Les prix sont plus avantageux aux USA ou au Canada.
Comptez de 75 à plus de 200 Euros.

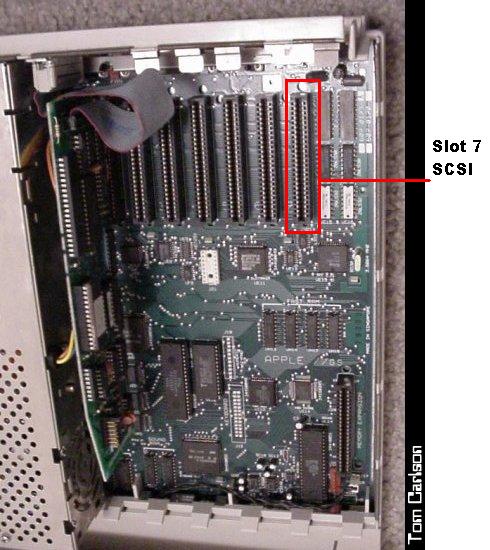

Cette carte s'installe dans le Slot 7 de votre Apple IIgs.

Vous devez la faire reconnaitre une fois à votre Apple IIgs, ensuite elle sera reconnu au démarrage:
Démarrez votre Apple IIgs puis tappez la combinaison de touches [Pomme CTRL ESC] simultanément.
Ceci ouvre le Bios de l'Apple IIgs:

  1. Allez dans 'Sound' pour règler le volume qui est en général très bas.
  2. Allez dans 'System Speed' et cochez Fast pour optenir la vitesse optimal de 2,75 Mhz.
    La vitesse de 1 Mhz étant réservée pour la compatibilité des logiciels de l'Apple IIc.
  3. Allez dans 'Clock' pour régler la date et l'heure.
  4. Allez dans 'Option' pour régler le clavier à la Française.
  5. Allez dans 'Slot', dites qu'il n'y a que le slot 7 qui est actif et qu'il s'agit d'une carte personnelle: 'Your Card'.
  6. Allez dans 'Ram Disk' si vous voulez utiliser la Ram comme disque virtuel. Mais au prix de la Ram cette option s'avère inutile.
  7. Enregistrez, quittez et redémarrez.
Disque Dur:

Il vous faudra un Disque Dur préformaté ou que vous formaterez avec votre Apple IIgs en ProDos.
Puisque les sessions ne peuvent pas dépasser 32 mo, il est inutile de prendre des disques de grande capacité.
De plus les disques de plus de 1 go ne sont pas reconnu. Préférez un disque Apple SC de 20 à 80 mo.
Comptez de 20 à 100 Euros.

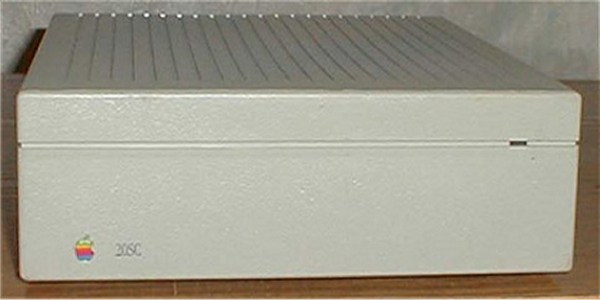

Je vous déconseille de démonter ces boitiers qui sont très fragiles et se cassent très facilement.

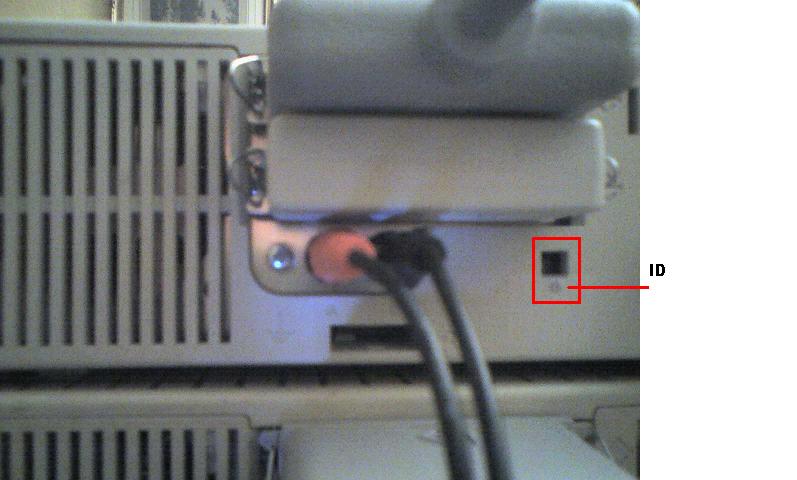

Derrière il y a une seule encoche pour le sélecteur d'ID. Pas de problème car il revient toujours à 0.

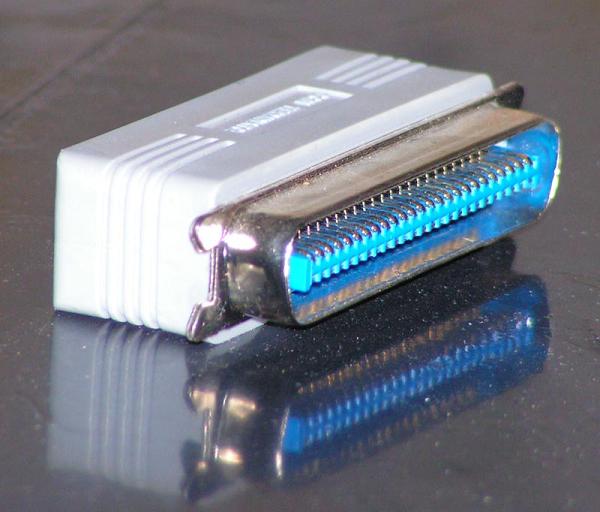

Il faudra mettre le Disque Dur sur ID 4 ou 5 et ne pas oublier la terminaison SCSI sinon votre Apple IIgs ne verra pas le Disque.

Il est possible d'utiliser un SyQuest ou un Zip, l'initialisation est identique..

L'initialisation en ProDos s'effectue de différentes manières:

  1. Vous pouvez l'initialiser à partir d'un Macintosh. Pour cela vous placez votre disque sur la chaine SCSI et vous l'initialisez avec l'Outil Disque Dur en ProDos. Vous réalisez une ou plusieurs sessions en fonction de la taille de votre disque. 32 mo maximum par session, 32 sessions maximum pour un Disque Dur de 1go.
  2. Si vous souhaitez initialiser un Disque Dur Apple SC sur la chaine SCSI de votre Macintosh, vous aurez peut être du mal à le faire monter. Pour cela utilisez l'outil InstalSC qui se situe sur les disquettes d'installation des Os Macintosh 0.85 à 7.6.1 - liens.
  3. Il est possible d'initialiser en ProDos sur PC.
  4. Si vous souhaitez initialiser en ProDos directement à partir d'Apple IIgs, rendez vous sur le site d'Arnaud.
  5. Si vous souhaitez initialiser à partir d'OSGS 3.2: Réalisez une disquette de démarrage ; Démarrez le Disque Dur; Démarrez l'Apple IIgs; Insérez la disquette OSGS 3.2 qui boot automatiquement; Double clic souris sur la disquette; Double clic souris sur Sysutils; Double clic souris sur Sysutils.system; Format a disk Solt 7 Drive 1 en Prodos; Renome disk Nom de votre Volume; Quitter; Redémarrer et Installez l'OSGS de votre choix.

Dès que le disque est initialisé, allez chercher le Système d'exploitation de votre choix.
Si vous avez une Ram de 1 mo minimum reconnaissable facilement grâce à ces deux puces Jaunes, utilisez OSGS 601 fournis en 7 disquettes.

Installation:.

Avant toute chose il faut que vous créiez des disquettes 800ko sur votre Macintosh ou sur PC et que vous y mettiez le contenu des images physique de l'OSGS que vous aurez choisis pour Mac et pour PC. Si vous n'avez pas de disquettes 800ko, vous prenez une disquette 1,44mo - vous scotchez le trou qui est à droite et vous avez une disquette 800ko.

Dès que vous avez vos disquettes pour OSGS 601, vous allumez votre Disque Dur, puis votre Apple IIgs.
Un message apparaît en pleine écran. Insérez la disquette Installation, et suivez les instructions à l'écran. Quand Finder vous demande de changer de disquette, appuyez sur le bouton d'éjection du lecteur disquette et mettez la disquette demandée.

Ensuite redémarrez toujours le Disque Dur en 1er et vous voilà enfin devant OSGS 601 sur Disque Dur.

Lecteur CD:.

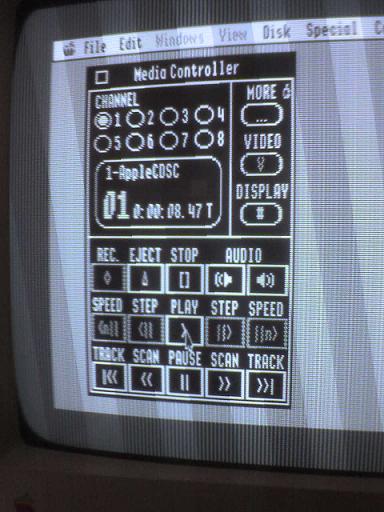

Mais vous pouvez simplement, aussi, écouter un cd audio. Utiliser un cd de donnés ou encore regarder une vidéo.
Pour cela vous aurez besoin d'un lecteur de cd.

Le seul lecteur vraiment compatible avec toutes les cartes SCSI Apple IIgs, c'est le lecteur Apple CD SC.
Ce lecteur vous coutera de 30 à 50 Euros en France ou à l'étranger.

L'installation est relativement simple en fait:

  1. Installez le driver OSGS 601 cd sur une disquette 800ko avec votre Macintosh ou PC.
  2. Installez cette disquette sur votre Apple IIgs, sous OSGS 601 UNIQUEMENT.
  3. Eteingnez votre Apple IIgs.

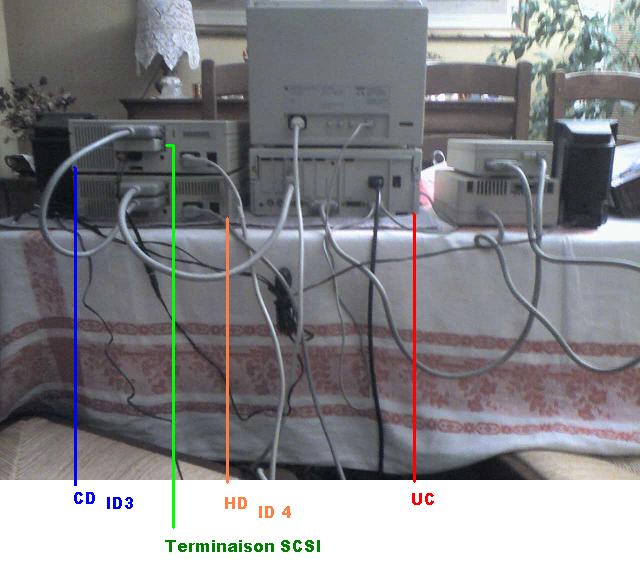

  4. Branchez exactement comme suit sur la chaine SCSI: Unité Central Apple IIgs à Disque Dur en ID 4 à Lecteur Apple CD SC en ID 3 à Terminaison. L'ID c'est le numéro que l'on donne et qui se situe derrière le périphérique.
  5. Démarrez en 1er le lecteur cd, puis le Disque Dur, puis le moniteur et en dernier l'Unité Central. Veillez bien à ce que le disque dur soit bien actif avant de démarrer l'Unité Central. Les vieux Disques mettant assez longtemps avant de démarrer.
  6. Branchez des enceintes derrière le lecteur de cd, là ou se situent les deux RCA droite et gauche. Sinon vous n'aurez pas de son et devrez acheter une carte son.

Pour utiliser des cd vidéos ou de programmes, images, etc... Vous devez les graver en HFS avec Toast sur Mac.


Raccourcis et Commandes:

Les raccourcis claviers sous OSGS 601 sont les mêmes que sous Mac Os 7.1.


Voici quelques raccourcis plus compliqués:

  1. [CTRL Pomme Rezet] = Redémarrer.
  2. [CTRL Rezet] = Passer sous Basic.
  3. [CTRL Pomme ESC] = Accès au Bios.
  4. [CTRL Alt Pomme Rezet] = Diagnostic du Système.
  5. [CTRL Alt Pomme N] = Avec un Apple IIgs Rom 3, votre Apple vous dit verbalement:" Apple II ".
  6. [CTRL Alt Pomme N] = Sans démarrer sur un Disque Dur ou disquette, avec un Apple IIgs Rom 0 ou 1, le nom des concepteurs de l'Apple IIgs apparaissent. Je n'ai pas réussis avec mon Apple IIgs Rom 1.



Informations supplémentaires:

  1. Si l'écran n'est pas clair, que l'écran est sacadé, c'est que les numéros ID des chaines SCSI des éléments parallèles ne sont pas à leurs places. Reportez vous au chapitre Lecteur cd §4
  2. Attention il arrive parfois qu'OSGS plante. Il faudra redémarrer avec le raccourcis clavier [CTRL Pomme Rezet].
  3. La configuration Ram qui ne fonctionne pas, est celle de 768 ko.
  4. Plus il y a d'éléments sur la chaine SCSI et plus le temps de démarrage du système d'exploitation sera long.
  5. Le temps d'accès de la Ram étant de 150 ns, il faut rester appuyer sur les touches du clavier au moins 1 seconde pour que l'information soit prise en compte.


Liens Utiles:

FTP J.V FTP G.S Arnaud OSGS
OSGS officiel OSGS Mac On Stick HFVexplorer
Transmac Applications en .po . .


Applications et fonctionnement:


Droit: En ce qui concerne le copyright, c'est difficile à dire. Je n'ai pas eu d'information d'Apple et comme Apple s'est fracturé en 2 lors du développement des ordinateurs Apple et Macintosh, je ne sais pas ce que prévois le code pénal ni la politique d'Apple France. En général les gens vous diront que la loi dit que l'utilisation d'applications copyrightées est une infraction au code pénal en relation au piratage et que ses concéquances pénales sont innévitables, maintenant il faut être lucide, l'utilisation de softwares procurés illégalement pour une machine abandonnée depuis 1992 n'est pas concidéré de la même importance que le piratage et l'exploitation à la vente de produits actuels. Il y a 2 poids, 2 mesures.
Téléchargement: Avec les 6 liens ci-dessus, vous pourrez commencer à trouver certaines applications pour votre Apple IIgs, mais il est aussi possible de trouver des applications plus ou moins originales sur des sites internet de vente de logiciels.
Utilisation: Il est extrèmement désagréable de se rendre à l'évidance que bien qu'il existe des sites internet spécialisés avec des gens passionnés, la presque totalité des softwares sont incompatibles avec les machines AppleIIgs, mais uniquement avec les émulateurs. Tous le monde vous dira que ça fonctionne, mais comme presque personne n'a réellement d'Apple IIgs, la plupart du temps c'est des supositions. 1 application sur 4 fonctionne, le reste est incompatible ou impossible à transférer sur l'Apple IIgs. Il y a énormément de complications dès que l'on commence à avancer dans les procéssus. Le pire serait à mon avis le fait que la plupart des applications fonctionnent avec plus de 1mo de ram. Avec une carte de 1024ko de ram plus les 80ko natif de l'Apple IIgs, vous serez bien vite confronté au problème d'insuffisance. Et une carte de 2 mo ça commence à faire assez cher, environ 75 Euros.

La presque totalité des applications que l'on trouve aujourd'hui sur internet ou à la vente sont compressées:

Image Désignation

.dsk S'utilise avec DSK2FILE ou ASIMOV sur Apple IIgs ou avec ADT sur PC.
.shk Fichiers archives créés à l'aide de l'outil ShrinkIt, identique à Zip sur PC.
.sea Fichiers archives au format .shk qui sont auto-exécutables nativement.
.sdk Images de disquettes créés à l'aide de l'utilitaire ShrinkIt.
.2mg Format classique des images de disquettes 800 Ko.
.do Copie d'une image au format DOS 3.3.
.po Copie d'image format PRODOS. Convertissable en .dsk avec Disc Muncher. Créable avec Ciderpress301 sur PC.
.hdv L'utilitaire à utiliser pour gérer ce type est ASIMOV.
.nib Fichier pour disquette protégée. L'utilitaire pour gérer ce type de fichier est Saltine's Super Transcopy.
.dimg Image de disquette créée avec Diskcopy sur Mac et Imgutnew sur PC.
.img Image de disquette créée avec Diskcopy sur Mac et Imgutnew sur PC.
.image Image de disquette créée avec Diskcopy sur Mac et Imgutnew sur PC.

Dès que l'on a toutes ces informations il est sur que ça vas bien ce passer.
Et bien non. Car en fait la plupars des images réalisées et qui sont sur internet ont été ou mal réalisées ou réalisées en grande partie dirrectement à partir de logiciels AppleIIgs dirrectement sur ces machines. Et la plupars des logiciels pour créer ces images physiques ont elles aussi été compressées dirrectement à partir des logiciels se trouvant sur ces machines. Résultat c'est la pagaille:
Décompression: On peux décompresser des images .2mg et .dsk dirrectement sur PC grâce à Ciderpress301 et à les renomer ainsi en .po, et on peux éventuellement extraire les fichiers mais on ne peux rien faire d'autre. Il existe un logiciel pour PC d'on je ne me souvien plus du nom qui permet de réaliser une disquette Apple IIgs à partir d'une image .2mg ou .dsk mais qui malheureusement ne fonctionne que sous Dos ou Windows 3.11 sur PC 386 uniquement. Sur Macintosh, les logiciels ne sont pas sencés fonctionner sur un système supérieur à l'Os 7.5, mais même sur cette version, ils ne fonctionnent pas créant des erreurs -39, -114, -119, etc...
La vrai bonne manière serait de trouver un utilitaire de décompression au format .sea.bin (qui permet de sauvegarder l'image dirrectement dans une disquette en passant pour un installeur natif sur Macintosh) comme le propose le site d'Apple.
Compatibilité: Il y a la compatibilité d'écriture qui est une mane à réaliser. Les disques créables sur Apple IIgs sont écrit en ProDos, ce qui n'est pas réalisable sur des PC de plus de Windows 3.11 et sur des Macintosh de plus d'Os 7.5.3. De plus l'écriture des disquettes réaliser avec des décompacteurs d'images physiques, ont l'agréable particularité d'écrire en 36 pistes alors que les Macintosh et PC, eux, réalisent des disquettes 35 pistes. Ce qui de plus d'être tout à fait outrageant, rends la procédure totalement impossible. On a vu plus haut qu'il est possible de décompresser des images physiques .2mg et .dsk dirrectement sur PC grâce à Ciderpress301 et d'en extraire les fichiers, mais après le transfert sur un Macintosh Os 7.5, ces dossiers ne sont pas écrivables car ils sont écrit pour des disquettes 36 pistes soit une erreur d'écriture et la disquette est irréalisable.
Transfert: Vous avez une image que vous voulez transférer, rien n'est plus compliqué. Il existe un schémat que vous pouvez récupérer sur le site d'Arnaud pour réaliser le transfert du PC à l'Apple IIgs. Si vous ne voulez pas bidouiller vos ordinateurs, vous devez avoir plusieurs machines. Utilisateurs PC ou Mac sous OsX, vous devez télécharger votre image disque préférée. La transférer sur Mac (si vous êtes sur PC) grâce à votre clef USB ou à MacDrive qui réalise des Cdrom reconnus sur Mac. Du PC ou Mac OsX transférer vos informations sur un Macintosh Os 7.5.3 maximum pour vous permettre de réaliser des disquettes au format ProDos oubien un PC 386 (2 disquettes - pas de cdrom) pour le décompresser avec le logiciel ???. Si vous arrivez à réaliser une disquette à partir de votre image, c'est parfait, sinon il vas falloir ruser. Mettre l'image dirrectement sur la disquette ProDos pour la recréer sur Apple IIgs, mais si vous n'avez pas le logiciel compatible avec l'Apple, cela ne servira à rien. Il faudra donc réaliser une disquette Zip ou Syquest en Prodos sur l'AppleIIgs et l'ouvrire sur PC ou Mac pour y déposer les fichiers extraits des images physiques par l'intermédiaire de Ciderpress301.
Emulateur: La dernière solution est de réaliser une disquette à partir d'un émulateur en y décompactant dans sa surface une image physique. Tout une histoir.


Ma façon d'installer


Etant donné que tout le monde vas vous donner 'La Bonne Façon d'Installer' alors que presque tous les utilisateurs sur internet n'ont que des machines virtuelles ou alors il y a ceux qui n'utilisent leur machine que dès lors qu'ils achètent un utilitaire introuvable, on se retrouve vite dépassé par les évènement.

En 1er vous téléchargez ce fichier dont vous pourrez avoir besoin pour réaliser des disquettes sur Macintosh.
DiskCopy 4.2 = Uniquement cette version.
Ensuite vous téléchargez les fichiers ci-dessous qui sont auto-décompactables nativement sur n'importe quel Macintosh.
GSOS 601 = ICI ou disc1 - disc2 - disc3 - disc4 - disc5 - disc6 - disc7.
Puis vous incèrez une disquette 800ko (scotchez le trou de droite).
Le disc sera copié dirrectement sur la disquette ou alors utilisez DiskCopy 4.2 si vous n'y arrivez pas.
Ensuite vous n'aurez plus qu'à installer ce système d'exploitation si vous avez connecté un disque dur comme expliqué plus haut.
Si vous n'avez pas de carte SCSI, il existe d'autre possibilitées.
Ensuite vous téléchargerez ce fichier pour réaliser une disquette pour votre lecteur cdrom.
Même pricipe que ci-dessus. Ce disc est l'utilitaire qui permet de lire les cd audio et vidéo uniquement à partir du système GSOS 6.0.
Ensuite, téléchargez ce fichier pour décompresser les fichiers .dsk.
Ce fichier fonctionne. Pour l'utiliser il faut réaliser une disquette 800ko en Prodos avec un Macintosh sous Système 7.5 et mettre le fichier dirrectement dedans.
Vous mettez cette disquette dans votre Apple IIgs et copiez le programme dans un répertoire. Ce .sea est fonctionnel de Macintosh vers Apple IIgs sans erreur.
Ensuite, téléchargez ce fichier pour décompresser les fichiers .shk.
Décompressez le fichier avec Zip et mettez le sur une disquette ProDos 800ko pour l'extraire dirrectement sur votre Apple IIgs.
Ensuite, téléchargez ce fichier pour décompresser les .2mg qui sont majoritaires pour cette ordinateur.
Attention Asimov est très ennuyeux car il foctionne avec 1000ko de ram et donc avec une barette de 1024ko + les 80ko natif de la machine tout en utilisant le système d'exploitation GSOS 6.0.1, vous ne pourrez pas utiliser Asimov sans passer par un système moins gourmand. Bidouille, bidouille. Achetez 2mo de ram = 75 Euros.
Essayez tout de même cette version qui est plus ancienne. Peut être fonctionnera t'elle?


Informations .2mg
Pour utiliser Asimov il est conseiller d'avoir GSOS 3.1 car sinon et même avec une carte de 1020ko de ram sous GSOS 6.0.1, cela ne suffira pas.
Les Images .2mg sont en fait créées à partir d'émulateurs ce pour quel raison elles sont plus lourdes que les disquettes 800ko AppleIIgs en Prodos.
Au lieu de faire 800ko, elles font 804ko car elles se composent de l'application et les extensions pour les autres environnements.
Alors, le seul moyen semblant exister pour utiliser les .2mg est de passer par un émulateur.
Il faudra trouver un émulateur capable de créer des disquettes réelles à partir du Mac ou du PC sur lequel il sera émulé car il est très compliqué voir impossible de passer d'un PC ou Mac actuel vers un Apple IIgs.
Merci à Benzebut de Macbidouille pour son aide très précieuse à propos de ce sujet.

Virus
Faites super attention car il existe des problèmes important d'incompatibilité entre les machines Apple et Macintosh.
J'ai endommagé une carte mère de Macintosh LCII en voulant copier un fichier Apple IIgs sur disquette, alors que ce fichier n'est pas reconnu comme un virus par Norton.


Compatibilités
Comme on a pu le voir, il n'existe pas une multitude de solutions pour utiliser un Apple IIgs si on a pas de logiciels originaux.
On peux facilement passer par un Apple II ou IIc mais vue que ces machines sont encore plus vielles, je n'en vois pas l'utilité fondamentale.
On peux passer par un PC sous Windows 3.11 comme d'indiqué sur le site d'Arnaud.
Si on a pas envie de se casser la tête, le meilleur moyen est de passer par un Mac qui supporte le Système d'exploitation Mac Os 7.5 à 7.5.5 et de créer une disquette 800ko Mac simple face à double densité en ProDos (scotchez le trou à droite de la disquette). Trouver un émulateur compatible avec ce Système d'exploitation et les machines qui le tolère (exemple un Mac à processeur MC68040 - PPC 601 à 604e), transférer les données extraites des images physiques .2mg vers la disquette ProDos pour pouvoir l'utiliser correctement sur son Apple IIgs.
Les autre solutions sont compliquées et souvent ça ne fonctionne pas. Par exemple si vous avez un Mac G5, il faut utiliser un Système inférieur à Os 10.6, lancer Classic, installer dessus un virtual Mac Os 7.5.x, installer dessus un virtual Apple IIgs pour réaliser des disquettes compatibles avec un lecteur externe USB. Tout une histoire ou tout un bins'e en fonction des gouts... Lol...
Vous pouvez aussi utiliser l'AppleTalk, mais avant cela, il faut cet utilitaire pour l'Apple IIgs et celui-ci je ne sais pas ou il y en a un qui fonctionne car celui qui se trouve sur le site d'Apple ne se décompresse pas (il est HS).


Flash 7.0.x (Mac OS 9.x) non compatible avec l'Acceuil. Utilisez les liens ci-dessous. Merci.
